Títol: Disseny i construcció d’una taula elevadora
Autor: Adrià Martín Soriano
Tutor: Ramon Lara
Modalitat: Ciències i tecnologia: Cientifico-tècnic
Àrea curricular: Tecnologia
Centre: Ins Joan Puig i Ferreter
Localitat: La Selva del Camp
Les taules elevadores són mecanismes encarregats de elevar objectes d’una certa massa fins a l’altura desitjada. Els àmbits d’us són diverses: línia de construcció de cotxes, magatzems, tallers de reparació, clíniques mèdiques… Això si, depenent sempre de la mida de la taula.
Actualment, totes les taules elevadores que s’han dissenyat i construït, funcionen amb pneumàtica o hidràulica. En aquest treball, es realitzarà un petit estudi del funcionament de les taules actuals, per tal de crear un nou mecanisme. Per fer-ho després d’haver-les analitzat, es pensaran diferents propostes alternatives a les actuals (sistema alternatiu a la pneumàtica i la hidràulica). Un cop decidida la proposta es procedirà a analitzar, si val la pena dissenyar i construir la proposta, per tal de que ens aporti avantatges respecte els actuals, si fos així, es procedirà a dissenyar la proposta per la posterior construcció. Finalment s’avalua el resultat per veure si s’han aconseguit els objectius i la taula compleix els requeriments.
Objectius:
- Analitzar el funcionament de les taules actuals.
- Pensar un nou sistema que sigui factible.
- Analitzar si el nou sistema ens aporta avantatges respecte el anteriors.
- Dissenyar el sistema pensat.
Hipòtesi:
La hipòtesi en que es basa aquest treball i la que es vols verificar és la següent: És possible millorar el sistema de funcionament de les taules elevadores actuals.
El procés:
- Estudi dels requeriments que haurà de tenir la taula elevadora que dissenyarem.
- Buscar informació del funcionament de les taules elevadores actuals i de sistemes alterns.
- Entrevistar a diversos professionals perquè m’aconsellessin.
- Pensar diverses propostes de taula elevadora.
- Escollir quina és la millor proposta tot analitzant els avantatges i els inconvenients que ens aporten.
- Escollir el millor programa per dissenyar la taula (en aquest cas Pro/Engineer).
- Aprendre a fer servir el programa seleccionat.

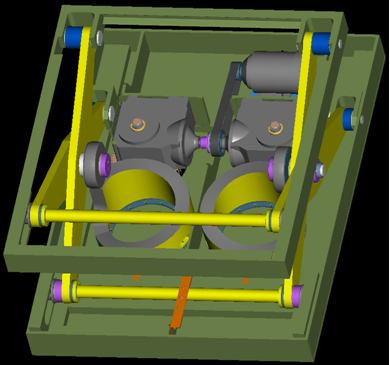

- Dissenyar la proposta escollida al complert.
- Construir la taula, degut al elevat cost, es dissenya un model més barat.
- Pensar com reduir el cost de la proposta i dissenyar la nova proposta.
- Comprar les peces necessàries per la construcció de la maqueta.

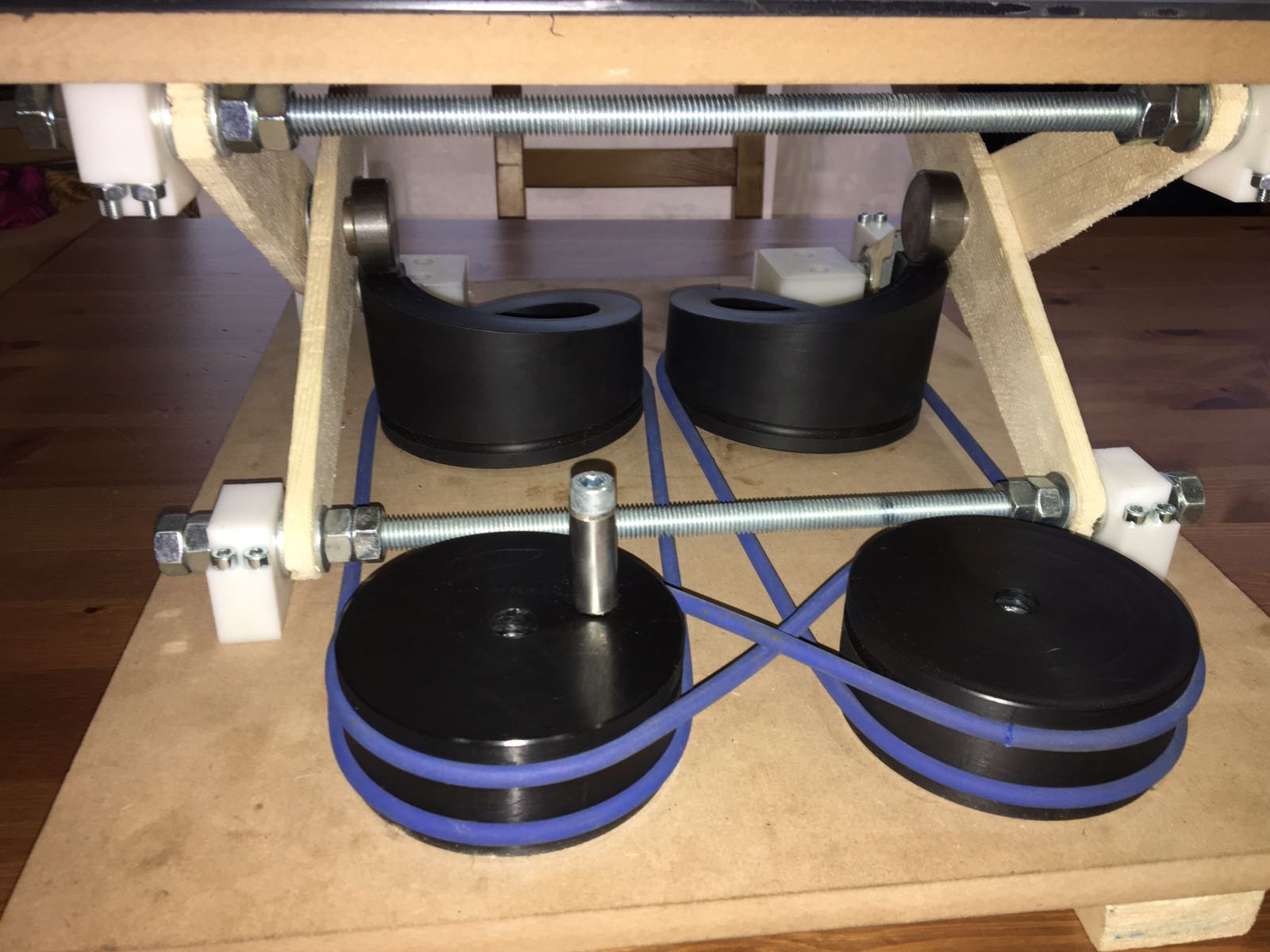

- Construir la maqueta, solucionant els possibles problemes que se’ns puguin presentar.
- Avaluar el resultat final (disseny complert no la maqueta) i comprovar si hem complert els objectius i els requeriments.
Conclusions:
Per mi fer aquest projecte ha sigut una mostra del que, amb una mica de sort acabaré fent un futur. Em quedo amb tots aquells coneixements nous que he après i amb els que he repassat i inclús reforçat, així com també amb com utilitzar el PRO/ENGINEER, a solucionar errors de la manera més òptima possible, però sobretot amb l’experiència d’haver dut a terme un projecte tecnològic de certa mida i conèixer totes les fases que el componen. Una de les coses que més m’ha sorprès és el fet que sovint menyspreem accions que a simple vista poden semblar senzilles, però que realment fins i tot la mínima acció és dificultosa; i no ens adonem fins que la hem de realitzar. Degut a aquesta dificultat, finalitzar amb el projecte m’ha portat molt més temps del pensat inicialment. He comprovat, també, que el propòsit que m’havia posat, o sigui dissenyar i construir un taula elevadora amb un sistema alternatiu era factible i estic orgullós del resultat.
Bibliografia:
- LEIZA, Web on es poden trobar taules elevadores però únicament, taules pneumàtiques i olio hidràuliques.<http://www.leizasl.com/mesas_elevadoras.html> [Consulta: 27 juny 2016]
- EDMOLIFT, Web semblant a l’anterior on podrem trobar molt models de taules elevadores de tisora simple i les seves característiques.<http://www.edmolift.es/mesas-elevadoras/mesa-elevadora-de-tijera-simple#.WIFXNFPhC01> [Consulta: 27 Juny 2016]
- EYTHER, web comercial de l’empresa Eyther on hi podem trobar una infinitat de productes diversos, entre els quals es troben taules elevadores. <http://www.eyher.com/es/home.php> [Consulta: 28 Juny 2016]
- MEDIAS, web on trobem diferents tipus de corones giratòries amb les seves mides i característiques. <http://medias.schaeffler.de/medias/es!hp.ec.br/VLA20;a5YvK71lfxQ6> [Consulta: 9 Juliol 2016]
